CYTAB - NULLPUNKTSPANNSYSTEM
Das neue CyTab Nullpunktspannsystem stellt als neue Entwicklung aus dem Haus CYTEC ein universelles Werkzeug zum Umrüsten von Paletten, Vorrichtungen und Wechselplatten im gesamten Maschinenbau dar.
Das extrem flache Spannergehäuse mit Konus zentriert den Gegenflansch mit Kurzkegel mit höchster Präzision und Wiederholgenauigkeit. Das System ermöglicht die Optimierung von Bearbeitungs- und Automationsprozessen und erhöht die Produktivität in modernen Fertigungsanlagen.
- Ultrakompakte, flache Bauweise
- Verschiedene Varianten, ein universelles Spannmodul
- Höchstgenaue X/Y/Z-Positionierung über Kurzkegel mit Plananlage
- Verschleißfrei mit Wiederholgenauigkeit <5 μm
- Formschlüssige Verriegelung und Vorspannung in einer Technologie
- Spann- und Lösezeiten in Millisekunden
- Spann-/Lösekontrolle mit induktiven Sensoren
- Reinigungsfunktion durch Blasluft (Option Anlagekontrolle)
ANWENDUNGEN
Das Nullpunktspannsystem wird jeweils in unterschiedlicher Kombination zur Indexierung und Fixierung von Werkstücken/-paletten eingesetzt. Die Betätigung erfolgt über externe Hydraulik/Pneumatik-Anbindung.

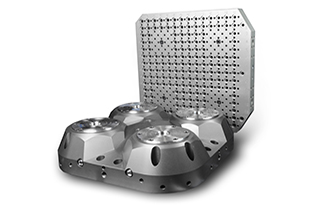

Als Spannvorrichtung universell in Doppel- oder Vierfachkombination für Rundtische einsetzbar

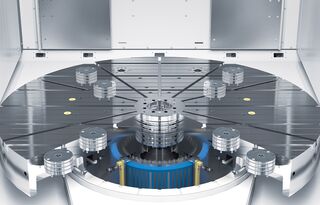

Direkt in die Tischplatte größerer Rundtische integriert

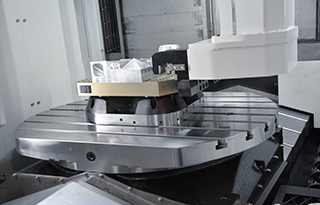

Spannstation zur Befestigung von Werkstückspannmitteln, für schnelles und positionsgenaues Umrüsten

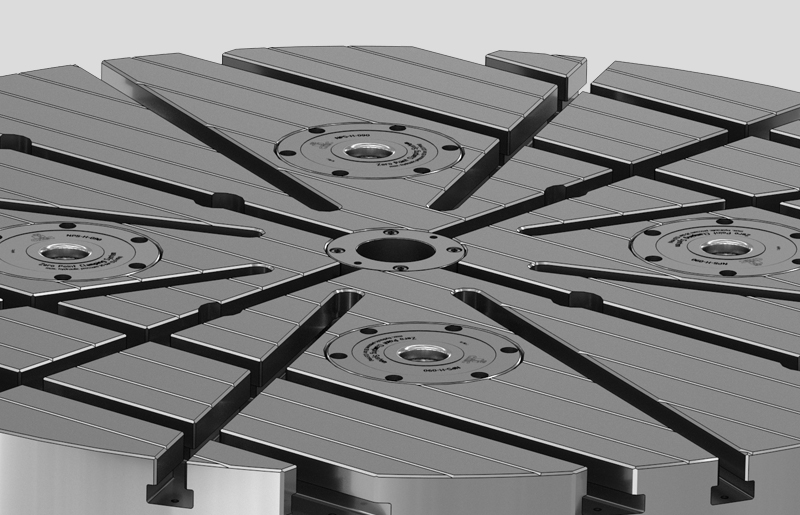

Modulare Integration in alle Tischplattenformate
TECHNISCHE DATEN
| RUNDTISCH-TECHNOLOGIE | CyTab Nullpunktspannsystem |
|---|---|
| Baugröße Ø x Höhe [mm] | 122 x 47 |
| Spannkraft [kN] | 10 (6 bar) |
| Max. zulässige Haltekraft [kN] | 40 |
| Max. zulässiger Spanndruck [bar] | 10 |
| Max. zulässiger Lösedruck [bar] | 12 |
