CyMill Fräsköpfe

Pionier für direktangetriebene 2-Achs NC Fräsköpfe

CYTEC – DYNAMIK TRIFFT PRÄZISION

Die CYTEC Bearbeitungsköpfe mit Synchronantrieben für hochdynamische Anwendungen sind das exzellente Ergebnis jahrzehntelanger Erfahrung in der Konzeption von Torquemotoren.

Das Herz der direkt angetriebenen 1-oder 2-achisgen Fräsköpfen ist die optimierte Generation der CYTEC-Drehmomentmotoren: erhöhte Leistungsdichte und ausgeklügelte Kühltechnologie der Wicklungen ermöglichen ca. 30% mehr Kraft, Effizienz und Dynamik. Hochpräzise Heidenhain-Drehgeber sorgen für optimale Positioniergenauigkeit.

Als Pionier für direktangetriebene 2-Achs NC Fräsköpfe und Patenthalter für diese Technologie war CYTEC der erste Hersteller von Bearbeitungsköpfen mit patentierten Direktantrieb in allen angetriebenen Achsen. Die patentierten Direktantriebe weisen nahezu keinen Verschleiß auf und garantieren daher eine konstante Qualität im Bearbeitungsergebnis. Damit hat CYTEC eine neue Stufe des hochdynamischen Fräsens maßgeblich vorangetrieben.

Die Bearbeitungsköpfe von CYTEC kommen in den verschiedensten Bereichen des Werkzeugmaschinenbaus zum Einsatz. Unter anderem finden sie Verwendung in CNC Fräs- und Bohrcentern, CNC-Schleifmaschinen und Maschinen zur Oberflächenvergütung.

Ein besonderes Merkmal der CYTEC-Fräsköpfe ist die Kombination aus kompakten Abmaßen, hohen Leistungen und hoher Steifigkeit, die CYTEC ein Alleinstellungsmerkmal sichern. Die Fräsköpfe sind in verschiedenen Leistungsklassen lieferbar. Hierzu zählen unsere S8, P12, M21 und G30 Baureihen.

Für besondere Anforderungen an die Bearbeitungsgeschwindigkeit können alle CYTEC-Fräsköpfe mit einer endlos drehenden C-Achse ausgestattet werden. Durch ihre hohe Dynamik eignen sich die CYTEC-Köpfe hervorragend für das 3D-Schruppfräsen sowie für die simultane Hinterschnittbearbeitung. Beide Verfahren verkürzen die Bearbeitungszeit deutlich und sorgen so für einen wirtschaftlichen Betrieb der Maschinen.

Alle Achsen der CYTEC-Fräsköpfe sind direkt angetrieben. Der Direktantrieb unterliegt so gut wie keinem Verschleiß, da auf Getriebe etc. verzichtet werden kann. Stillstandzeiten werden minimiert und die Anlagenverfügbarkeit steigt. Dank der Verschleißarmut bleibt die Bearbeitungspräzision über lange Zeit erhalten. Für höchste Präzision des gesamten Systems sorgen hochauflösende Messsysteme sowie die integrierte Überwachung der Motoren und Spindeln.

UNSER PRODUKT­SORTIMENT

ZWEIACHS-GABELFRÄSKÖPFE

NANO KLEIN & KOMPAKT

Carbon Fiber, Kunststoff- und Aluminiumbearbeitung

Der leichte Fräskopf mit der ultra-kompakten Direct Drive Technik.

S8 SLIM LINE

Superfinish in 3D-Formfräsen

Slim-Line mit Einsteigerpotential im Stahlfräsen

S8-XL EXTRA POWER

High End Bearbeitung

Der neue Maßstab – 40 kW Power mit 24.000 U/min. Die preisattraktive Lösung in der High End Bearbeitung.

M21 ALLROUNDER

Best in Class

5-Achs-Fräsen, Drehen, Schleifen. Mit großer Spindelauswahl für jede Anwendung, 40 kW Antriebsleistung und schlanker Bauform, 15.000 min-1.

G30 HOCHLEISTUNGSFRÄSKOPF

Hochleistungsfräsen und -drehen

100 kW Power und 800 Nm Spindelleistung. Titan, Inconel, TWIN Spindel Konzept.

ZWEIACHS-ORTHOGONALKOPF

P12 Fräskopf

Wirtschaftlich, flexibel, leicht

Hohes Drehmoment für Simultanfräsen, hydraulische Arretierung der Achsen.

ZWEIACHS-UNIVERSALKÖPFE 45°

M21-45 zweiachsig Universalfräskopf

Für Fräsmaschinen

B-Achse -/-95° für Fräsmaschinen, auch als Fräs-Drehspindel mit Capto C8 verfügbar.

M21-XL-45 zweiachsig Universalfräskopf

Höchste Flexibilität

Der Universalfräskopf mit höchster Flexibilität, ideal im Tool Center. Simultan oder im hochpräzisen Positionierbetrieb mit 0,0005°.

EINACHS-UNIVERSALKÖPFE 45°

M21-45 einachsig Universalfräskopf

Schwenkkopf mit Drehoption

Direct Drive B-Achs-Schwenkkopf mit Drehoption, hervorragende Steifigkeit, große Spindelauswahl.

M21-XL-45 einachsig Universalfräskopf

Hohe Bearbeitungsleistung

Direkt Drive B-Achse mit 800 Nm Getriebemotorspindel. Hohe Bearbeitungsleistung mit direktem Winkelweg-Messsystem.

CYTEC TECHNOLOGY INSIDE – UNSER MEHRWERT UND IHRE VORTEILE

  • BEARBEITUNGSKÖPFE IN UNTERSCHIEDLICHEN KONFIGURATIONEN – abgestimmt auf Ihren Anwendungsfall
  • GRÖSSTMÖGLICHE PRÄZISION – durch Radial/Axial-Rollenlager, modernste Messsysteme und hohe Torsionssteifigkeit
  • INTEGRIERTES SICHERHEITSPAKET – digitale Sensorik zur vollständigen Überwachung Ihrer Funktionen
  • ULTRA-HIGH-TORQUE DIREKTANTRIEBE NEUSTER GENERATION -für Ihre maximale Leistung & Dynamik mit effektiven Kühlkonzepten in der A-/C-Achse sowie einer Klemmung mit Höchstleistung
  • HOHE STEIFIGKEIT – Für beste Bearbeitungsqualität und störungsfreien Betrieb
  • GEKAPSELTE ACHSENGEHÄUSE – Für zuverlässigen Schutz vor schädlichen Umwelteinflüssen und Schmutz
  • INTELLIGENTES VERSORGUNGS-/ DATENÜBERTRAGUNGSKONZEPT – Für eine einfache Integration in Ihre Maschinenperipherie

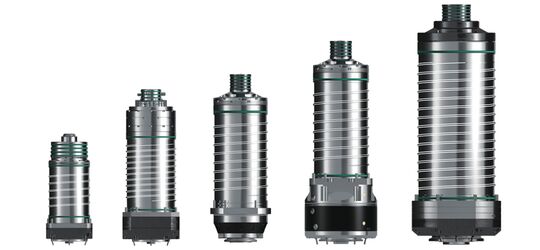

  • SPINDEL NACH IHREN ANFORDERUNGEN – Die für Sie perfekte Spindeln für Ihre perfekte Bearbeitung mit einem Leistungsspektrum bis 70 kW und Drehzahlen bis 24.000 min­­-1

CYTEC OPTIONEN FÜR EINE PERFEKTE ANWENDUNG

Automatischer Spindelwechsel

Automatische Kopfandockung

Horizontalkopf

Vertikaler Vorsatzkopf

Absaugung

Drehfräsfunktion

High-Speed oder High-Torque-Spindeln
