系列 PV-02

PV-02
活塞直径 [mm] 40 50 63 80 100 125 160 200
D1 杆直径 [mm] 16 20 20 25 32 32 40 40
夹持力 [kN] 10.6 16.46 28.06 45.3 70.47 114.67 188.34 301.54
活塞面积 1,256.64 1,963.5 3,117.25 5,026.55 7,853.98 12,271.85 20,106.19 31,415.93
环面积 1,055.58 1,649.34 2,803.09 4,535.67 7,049.73 11,467.6 18,849.56 30,159.29
行程力 [kN] 1.26 (10 bar) 1.96 (10 bar) 3.12 (10 bar) 5.03 (10 bar) 7.85 (10 bar) 12.27 (10 bar) 20.11 (10 bar) 31.42 (10 bar)
回程力 [kN] 1.06 (10 bar) 1.65 (10 bar) 2.8 (10 bar) 4.54 (10 bar) 7.05 (10 bar) 11.47 (10 bar) 18.85 (10 bar) 30.16 (10 bar)
A1 [mm] M 12 x 1.25 M 16 x 1.5 M 16 x 1.5 M 20 x 1.5 M 20 x 1.5 M 27 x 2 M 36 x 2 M 36 x 2
A2 [mm] 24 32 33 40 40 48 72 70
C [mm] 4 4 4 5 6 6 4 5
D1 [mm] 35 40 40 45 56 60 65 75
D2 [mm] 54 64 74 94 114 140 180 220
D3 [mm] 37 45 54.5 69 86 110 140 175
4 x D4 螺纹深度 [mm] M 6 x 15 M 8 x 17 M 8 x 17 M 10 x 20 M 10 x 20 M 12 x 28 M 16 x 31 M 16 x 31
E [mm] 8 10 9 13 15 20 22 28
E3 [mm] 33 30 38 44 47 47 51 63
E4 [mm] 83 90 89 105 113 135 149 165
F [mm] 24 29 30 33 36 45 58 67

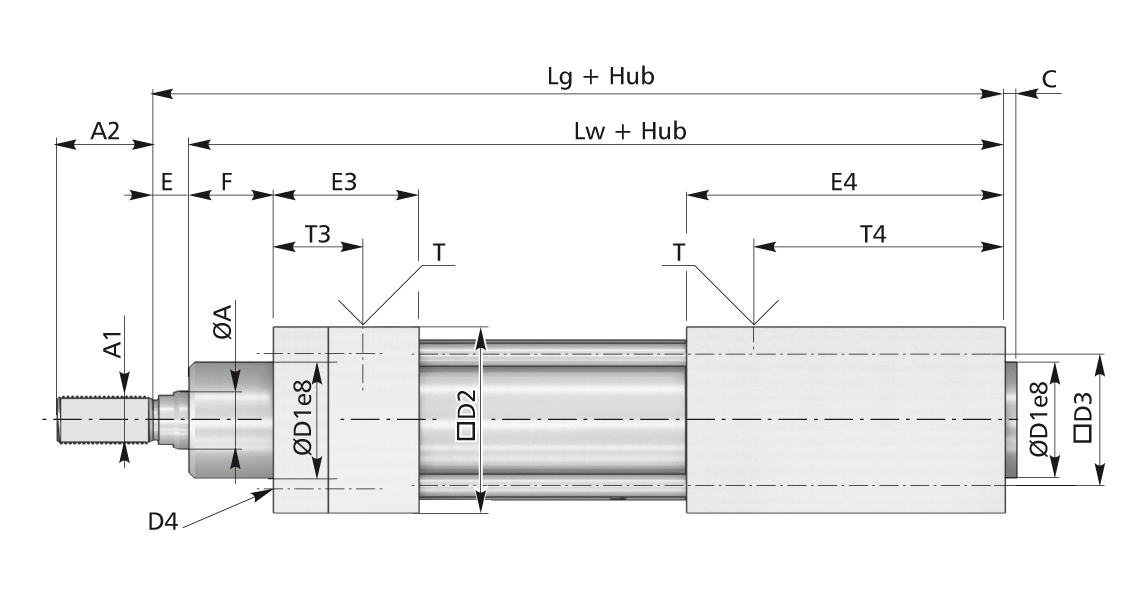

Lg* + 行程 [mm] 188 201 216 244 269 305 350 403
Lw* + 行程 [mm] 180 191 207 231 254 285 328 375
T ["] 1/4 1/4 3/8 3/8 1/2 1/2 3/4 3/4
T3 [mm] 16 16 19 22 24 24 25 41
T4 [mm] 73 78 77 91 96 118 131 145
结构 方形
工作介质 气动
锁紧位置 活塞侧
