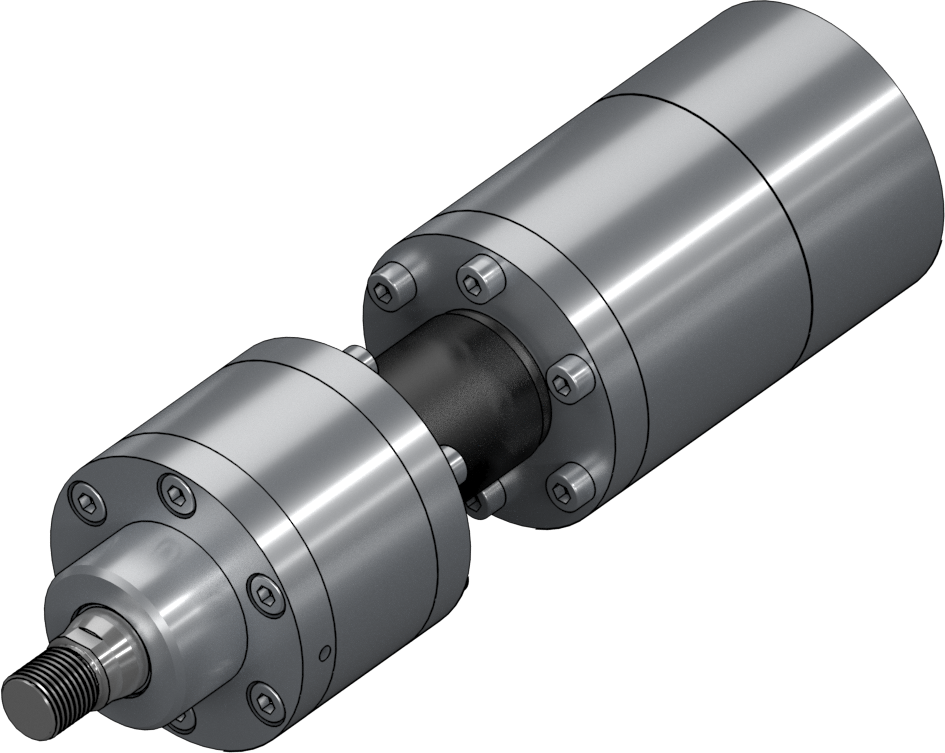

系列 HB-02

HB-02
活塞直径 [mm] 25 32 40 50 63 80 100 125
D1 杆直径 [mm] 16 20 28 36 45 56 70 90
夹持力 [kN] 16 32 46 66 108 184 276 456
活塞面积 490.87 804.25 1,256.64 1,963.5 3,117.25 5,026.55 7,853.98 12,271.85
环面积 289.81 490.09 640.88 945.62 1,526.81 2,563.54 4,005.53 5,910.12
行程力 [kN] 9.82 (200 bar) 16.09 (200 bar) 25.13 (200 bar) 39.27 (200 bar) 62.35 (200 bar) 100.53 (200 bar) 157.08 (200 bar) 245.44 (200 bar)
回程力 [kN] 5.8 (200 bar) 9.8 (200 bar) 12.82 (200 bar) 18.91 (200 bar) 30.54 (200 bar) 51.27 (200 bar) 80.11 (200 bar) 118.2 (200 bar)

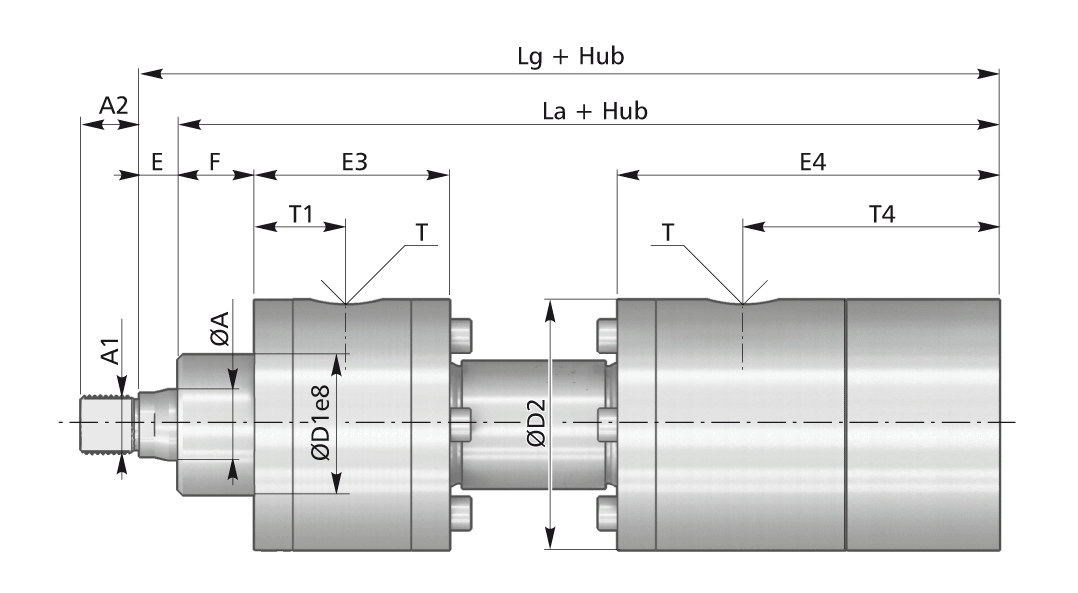

A1 [mm] M 12 x 1.25 M 16 x 1.5 M 22 x 1.5 M 28 x 1.5 M 35 x 1.5 M 45 x 1.5 M 58 x 1.5 M 65 x 1.5
A2 [mm] 15 20 23 24 25 44 40 42
D1 [mm] 35 40 55 63 75 90 110 132
D2 [mm] 65 75 98 112 125 150 180 200
E [mm] 10 12 15 21 25 28 33 33
E3 [mm] 66 74.5 84 90.5 96 99.5 113.5 108
E4 [mm] 130 141.5 162 175.5 203 234.5 260.5 256
F [mm] 30 30 30 30 35 35 45 50
La + 行程 [mm] 206 216 252 262 300 340 376 371
Lg* + 行程 [mm] 216 228 267 283 325 368 409 404
T ["] 1/4 3/8 1/2 1/2 3/4 3/4 1 1
T3 [mm] 26 28 37 38 41 42 45 41
T4 [mm] 88 94 112 124.5 145 178 193 186
结构 圆形
工作介质 液压
锁紧位置 活塞侧
