系列 HB-01

	HB-01
活塞直径 [mm]	25	32	40	50	63	80	100	125
D1 杆直径 [mm]	16	20	28	36	45	56	70	90
夹持力 [kN]	20	60	88	140	224	360	564	880
活塞面积	490.87	804.25	1,256.64	1,963.5	3,117.25	5,026.55	7,853.98	12,271.85
环面积	289.81	490.09	640.88	945.62	1,526.81	2,563.54	4,005.53	5,910.12
行程力 [kN]	9.82 (200 bar)	16.09 (200 bar)	25.13 (200 bar)	39.27 (200 bar)	62.35 (200 bar)	100.53 (200 bar)	157.08 (200 bar)	245.44 (200 bar)
回程力 [kN]	5.8 (200 bar)	9.8 (200 bar)	12.82 (200 bar)	18.91 (200 bar)	30.54 (200 bar)	51.27 (200 bar)	80.11 (200 bar)	118.2 (200 bar)

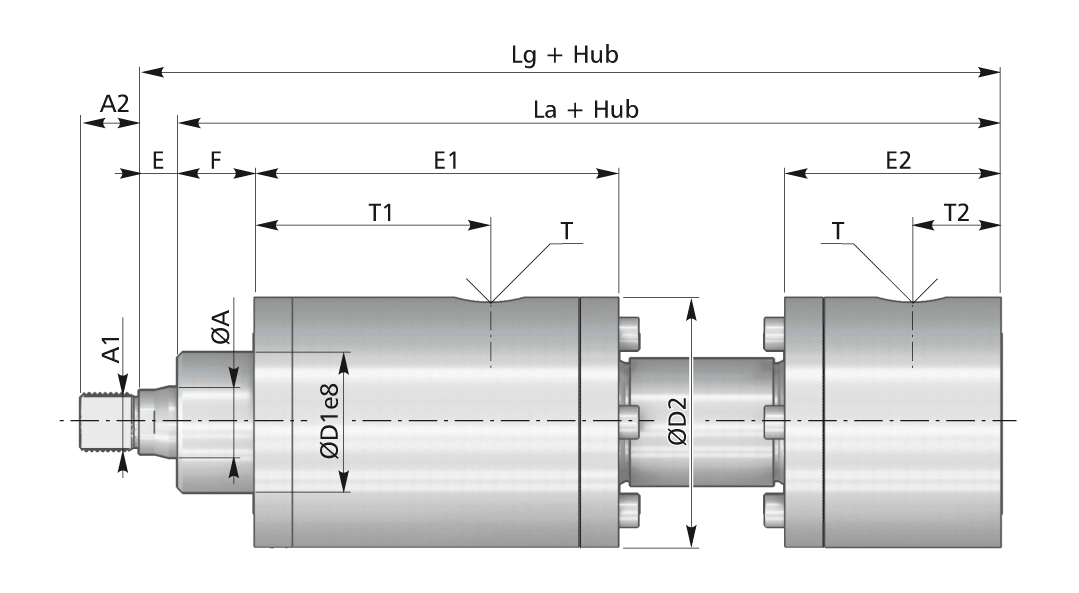

A1 [mm]	M 12 x 1.25	M 16 x 1.5	M 22 x 1.5	M 28 x 1.5	M 35 x 1.5	M 45 x 1.5	M 58 x 1.5	M 65 x 1.5
A2 [mm]	15	20	23	24	25	44	40	42
D1 [mm]	35	40	55	63	75	90	110	132
D2 [mm]	65	75	98	112	125	150	180	200
E [mm]	10	12	15	21	25	28	33	33
E1 [mm]	125	142.5	142	149.5	163	194.5	257.5	221
E2 [mm]	66	74.5	84	90.5	96	99.5	113.5	108
F [mm]	30	30	30	30	35	35	15	50
La + 行程 [mm]	201	217	232	236	260	300	343	336
Lg* + 行程 [mm]	211	229	247	257	285	328	376	369
T ["]	1/4	3/8	1/2	3/8	3/4	3/4	1	1
T1 [mm]	83	95	92	98.5	105	138	190	171
T2 [mm]	26	28	35	38	41	42	45	41
结构	圆形
工作介质	液压
锁紧位置	杆侧
