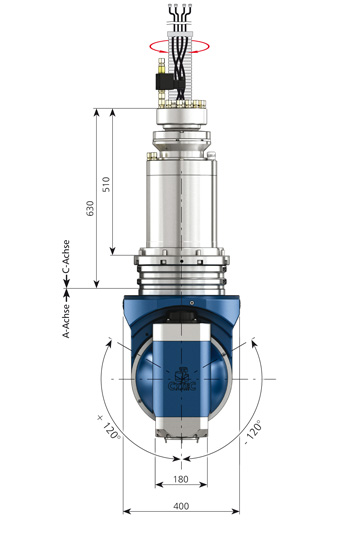

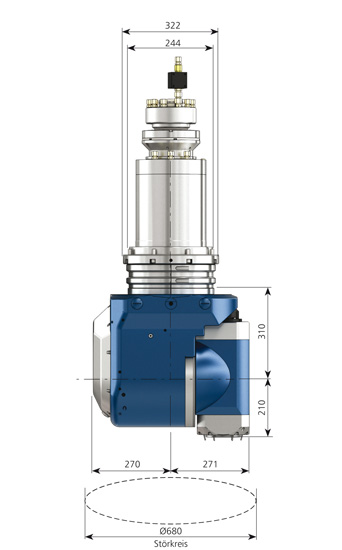

Tête de fraisage orthogonale
P-SERIES
| Axe A | Axe C | |
|---|---|---|
| Couple nominal [Nm] | 433 | 490 |
| Couple max. [Nm] | 817 | 820 |
| Courant nominal [A] | 14 | 30 |
| Couple de serrage 60 bars [Nm] | 1,400 | 2,500 |
| Angle de pivotement [°] | ±120 | ±360 (infini) |
| Système de mesure | absolue | absolue |
| Précision de positionnement ["] | ±2 | ±2 |
| Poids total env. [kg] | 470 | |
BROCHES ADAPTéES
Electrobroche
CS-18-135-S
| Puissance S1 [kW] | 18 |
|---|---|
| Puissance S6 [kW] | 23 |
| Couple S1 [Nm] | 56 |
| Couple S6 [Nm] | 72 |
| Interface d’outils | HSK-A63 |
| Graissage des paliers | Graisse |
| Vitesse de rotation nominale [min -1] | 3000 |
| Vitesse de rotation max. [min -1] | 18000 |
| Longueur [mm] | 415 |
| Options possibles |
Electrobroche
CS-21-180-A
| Puissance S1 [kW] | 21 |
|---|---|
| Puissance S6 [kW] | 27 |
| Couple S1 [Nm] | 100 |
| Couple S6 [Nm] | 130 |
| Interface d’outils | HSK-A63 |
| Graissage des paliers | Graisse |
| Vitesse de rotation nominale [min -1] | 2000 |
| Vitesse de rotation max. [min -1] | 18000 |
| Longueur [mm] | 546 |
| Options possibles |
Electrobroche
CS-28-180-A
| Puissance S1 [kW] | 28 |
|---|---|
| Puissance S6 [kW] | 35 |
| Couple S1 [Nm] | 90 |
| Couple S6 [Nm] | 113 |
| Interface d’outils | HSK-A63 |
| Graissage des paliers | Graisse / Huile/air |
| Vitesse de rotation nominale [min -1] | 2000 |
| Vitesse de rotation max. [min -1] | 20000 |
| Longueur [mm] | 546 |
| Options possibles |
Electrobroche
CS-40-160-S
| Puissance S1 [kW] | 40 |
|---|---|
| Puissance S6 [kW] | 51 |
| Couple S1 [Nm] | 67 |
| Couple S6 [Nm] | 85 |
| Interface d’outils | HSK-A63 |
| Graissage des paliers | Graisse / Huile/air |
| Vitesse de rotation nominale [min -1] | 5700 |
| Vitesse de rotation max. [min -1] | 24000 |
| Longueur [mm] | 480 |
| Options possibles |
Electrobroche
CS-45-160-S
| Puissance S1 [kW] | 45 |
|---|---|
| Puissance S6 [kW] | 54 |
| Couple S1 [Nm] | 75 |
| Couple S6 [Nm] | 90 |
| Interface d’outils | HSK-A63 |
| Graissage des paliers | Graisse / Huile/air |
| Vitesse de rotation nominale [min -1] | 5700 |
| Vitesse de rotation max. [min -1] | 18000 |
| Longueur [mm] | 480 |
| Options possibles |
