TABLES ROTATIVES­HORIZONTALES

Relever tous les défis

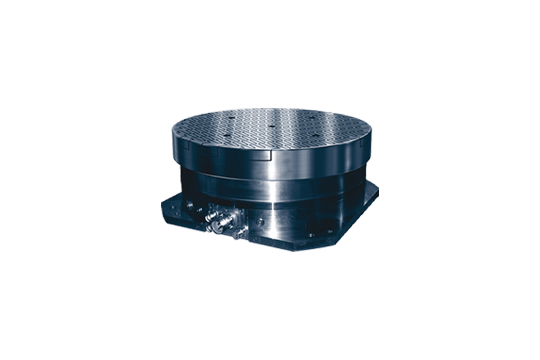

Les tables rotatives horizontales numérisées avec entraînement direct sans usure sont très compactes et peuvent être utilisées comme table tournante, table de positionnement ou table de rectification.

Les tables rotatives horizontales sont très compactes et s’intègrent donc dans les machines-outils et les centres d’usinage avec un encombrement réduit. Ils sont livrés en tant que table rapportée comme rééquipement ultérieur ou en tant que table rotative intégrée. L’assortiment standard comprend des tables d’un diamètre allant jusqu’à 2 000 mm. Sur demande, CYTEC peut fournir toute variante de table souhaitée.

Les tables rotatives horizontales se distinguent par un fonctionnement extrêmement silencieux grâce aux moteurs couples de dernière génération à haute efficacité énergétique. Ils sont résistants à l’usure et pratiquement sans entretien et convainquent par leur longue durée de vie. Les moteurs peuvent être optimisés pour des couples élevés ou des vitesses de rotation élevées. Dans la version table de fraisage tournante, ils atteignent des vitesses de rotation de 1 000 min-1. Ils couvrent une vaste plage de couples nominaux, de sorte qu’une table horizontale optimale est disponible pour chaque exigence.

Les roulements axiaux-radiaux du plateau plan lui confèrent une grande rigidité de palier. Cela garantit des résultats de haute précision, même pour les pièces lourdes et de grande taille. CYTEC fournit des tables dont le poids de chargement peut atteindre 15 tonnes. Des rainures en T précises ou des schémas de perçage spécifiques au client permettent de multiples possibilités de serrage. Le système innovant de serrage à point zéro CyTab pour le changement rapide de palettes, de dispositifs et de plaques interchangeables peut être intégré directement dans le plateau.

En tant que tables de rectification, les tables horizontales doivent répondre à des exigences extrêmes en matière de précision de planéité. Pour ce faire, elles sont encore une fois retravaillées pour garantir une précision maximale et équipées de systèmes de mesure à haute résolution.

Domaine d`application

  • Domaine d`application
  • Rectifier
  • Fraiser
  • Fraiser/tourner

Ø Diamètre de plateau [mm]

  • Ø Diamètre de plateau [mm]
  • 200
  • 350
  • 400
  • 510
  • 570
  • 600
  • 660
  • 750
  • 1000
  • 1500
  • 1800

Table d’usinage intégrée

  • Table d’usinage intégrée
  • Oui

Table rapportée

  • Table rapportée
  • Oui

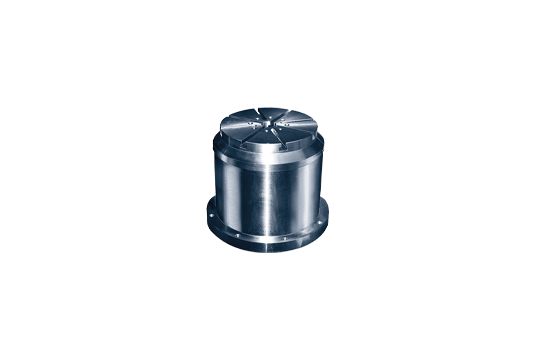

CRT-1A-H-200

Disponible à partir du: Table d’usinage intégrée , Table rapportée

CRT-1A-H-200
Couple nominal [Nm] 106
Ø Diamètre de plateau [mm] 200
Vitesse de rotation max. [min -1] 2,000

CRT-1A-H-400

Disponible à partir du: Table d’usinage intégrée , Table rapportée

CRT-1A-H-400
Couple nominal [Nm] 193
Couple de serrage [Nm] 1,000
Ø Diamètre de plateau [mm] 400
Vitesse de rotation max. [min -1] 350

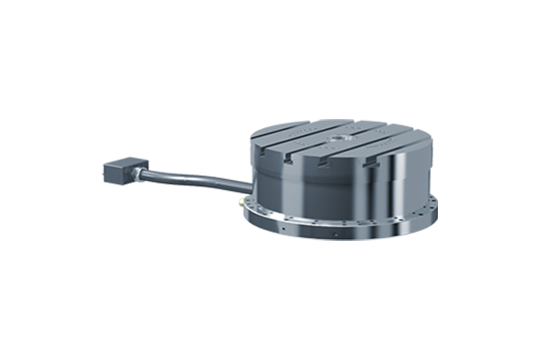

CRT-1A-H-510

Disponible à partir du: Table d’usinage intégrée , Table rapportée

CRT-1A-H-510
Couple nominal [Nm] 580
Couple de serrage [Nm] 2,750
Ø Diamètre de plateau [mm] 510
Vitesse de rotation max. [min -1] 110

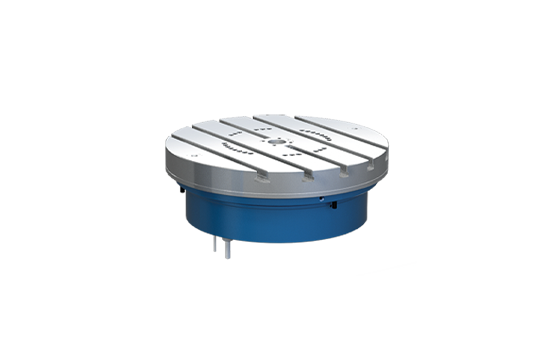

CRT-1A-H-600

Disponible à partir du: Table d’usinage intégrée , Table rapportée

CRT-1A-H-600
Couple nominal [Nm] 580
Couple de serrage [Nm] 2,750
Ø Diamètre de plateau [mm] 600
Vitesse de rotation max. [min -1] 110

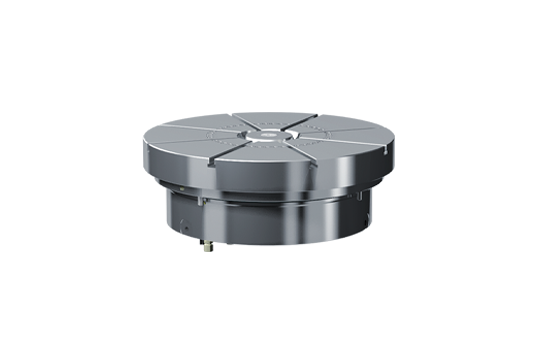

CRT-1A-H-660

Disponible à partir du: Table d’usinage intégrée , Table rapportée

CRT-1A-H-660
Couple nominal [Nm] 740
Couple de serrage [Nm] 3,700
Ø Diamètre de plateau [mm] 660
Vitesse de rotation max. [min -1] 80

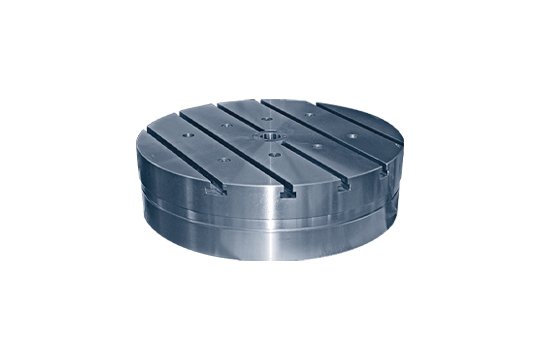

CRT-1A-H-750

Disponible à partir du: Table d’usinage intégrée , Table rapportée

CRT-1A-H-750
Couple nominal [Nm] 580
Couple de serrage [Nm] 6,000
Ø Diamètre de plateau [mm] 750
Vitesse de rotation max. [min -1] 110

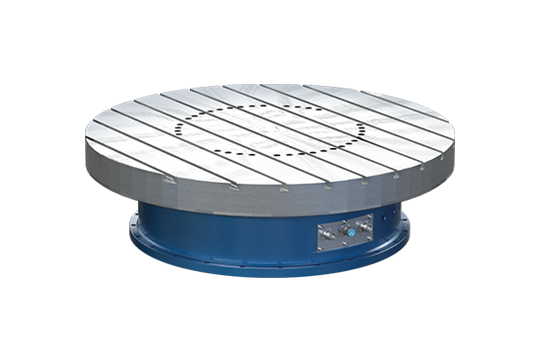

CRT-1A-H-1000

Disponible à partir du: Table d’usinage intégrée , Table rapportée

CRT-1A-H-1000
Couple nominal [Nm] 1,470
Couple de serrage [Nm] 10,000
Ø Diamètre de plateau [mm] 1,000
Vitesse de rotation max. [min -1] 40

CRT-1A-H-1500

Disponible à partir du: Table d’usinage intégrée , Table rapportée

CRT-1A-H-1500
Couple nominal [Nm] 5,120
Couple de serrage [Nm] 10,000
Ø Diamètre de plateau [mm] 1,500
Vitesse de rotation max. [min -1] 250

CRT-1A-H-1800

Disponible à partir du: Table d’usinage intégrée , Table rapportée

CRT-1A-H-1800
Couple nominal [Nm] 5,120
Couple de serrage [Nm] 10,000
Ø Diamètre de plateau [mm] 1,800
Vitesse de rotation max. [min -1] 250

CRT-1A-H-200-MT

Disponible à partir du: Table d’usinage intégrée , Table rapportée

CRT-1A-H-200-MT
Couple nominal [Nm] 106
Ø Diamètre de plateau [mm] 200
Vitesse de rotation max. [min -1] 2,000

CRT-1A-H-400-MT

Disponible à partir du: Table d’usinage intégrée , Table rapportée

CRT-1A-H-400-MT
Couple nominal [Nm] 193
Couple de serrage [Nm] 1,000
Ø Diamètre de plateau [mm] 400
Vitesse de rotation max. [min -1] 350

CRT-1A-H-510-MT

Disponible à partir du: Table d’usinage intégrée , Table rapportée

CRT-1A-H-510-MT
Couple nominal [Nm] 580
Couple de serrage [Nm] 2,750
Ø Diamètre de plateau [mm] 510
Vitesse de rotation max. [min -1] 110

CRT-1A-H-600-MT

Disponible à partir du: Table d’usinage intégrée , Table rapportée

CRT-1A-H-600-MT
Couple nominal [Nm] 580
Couple de serrage [Nm] 2,750
Ø Diamètre de plateau [mm] 600
Vitesse de rotation max. [min -1] 110

CRT-1A-H-660-MT

Disponible à partir du: Table d’usinage intégrée , Table rapportée

CRT-1A-H-660-MT
Couple nominal [Nm] 740
Couple de serrage [Nm] 3,700
Ø Diamètre de plateau [mm] 660
Vitesse de rotation max. [min -1] 80

CRT-1A-H-750-MT

Disponible à partir du: Table d’usinage intégrée , Table rapportée

CRT-1A-H-750-MT
Couple nominal [Nm] 580
Couple de serrage [Nm] 6,000
Ø Diamètre de plateau [mm] 750
Vitesse de rotation max. [min -1] 110

CRT-1A-H-1000-MT

Disponible à partir du: Table d’usinage intégrée , Table rapportée

CRT-1A-H-1000-MT
Couple nominal [Nm] 1,470
Couple de serrage [Nm] 10,000
Ø Diamètre de plateau [mm] 1,000
Vitesse de rotation max. [min -1] 40

CRT-1A-H-1500-MT

Disponible à partir du: Table d’usinage intégrée , Table rapportée

CRT-1A-H-1500-MT
Couple nominal [Nm] 5,120
Couple de serrage [Nm] 10,000
Ø Diamètre de plateau [mm] 1,500
Vitesse de rotation max. [min -1] 250

CRT-1A-H-1800-MT

Disponible à partir du: Table d’usinage intégrée , Table rapportée

CRT-1A-H-1800-MT
Couple nominal [Nm] 5,120
Couple de serrage [Nm] 10,000
Ø Diamètre de plateau [mm] 1,800
Vitesse de rotation max. [min -1] 250

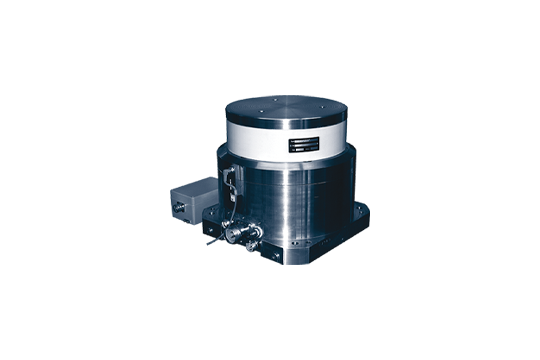

CRT-1A-H-350-GR

Disponible à partir du: Table d’usinage intégrée , Table rapportée

CRT-1A-H-350-GR
Couple nominal [Nm] 87
Ø Diamètre de plateau [mm] 350
Vitesse de rotation max. [min -1] 900

CRT-1A-H-570-GR

Disponible à partir du: Table d’usinage intégrée , Table rapportée

CRT-1A-H-570-GR
Couple nominal [Nm] 193
Ø Diamètre de plateau [mm] 570
Vitesse de rotation max. [min -1] 350
