BAUREIHE HA-01

HA-01
Kolbenendurchmesser [mm] 25 32 40 50 63 80 100 125
D1 Stangendurchmesser [mm] 16 20 28 36 45 56 70 90
Haltekraft [kN] 10 30 44 70 112 180 282 440
Kolbenfläche 490,87 804,25 1.256,64 1.963,5 3.117,25 5.026,55 7.853,98 12.271,85
Ringfläche 289,81 490,09 640,88 945,62 1.526,81 2.563,54 4.005,53 5.910,12
Hubkraft [kN] 9,82 (200 bar) 16,09 (200 bar) 25,13 (200 bar) 39,27 (200 bar) 62,35 (200 bar) 100,53 (200 bar) 157,08 (200 bar) 245,44 (200 bar)
Rückzugkraft [kN] 5,8 (200 bar) 9,8 (200 bar) 12,82 (200 bar) 18,91 (200 bar) 30,54 (200 bar) 51,27 (200 bar) 80,11 (200 bar) 118,2 (200 bar)
Bauform Rund
Arbeitsmedium Hydraulik
Verriegelungsposition Stangenseitig

Weitere Kolbendurchmesser Jetzt anfragen

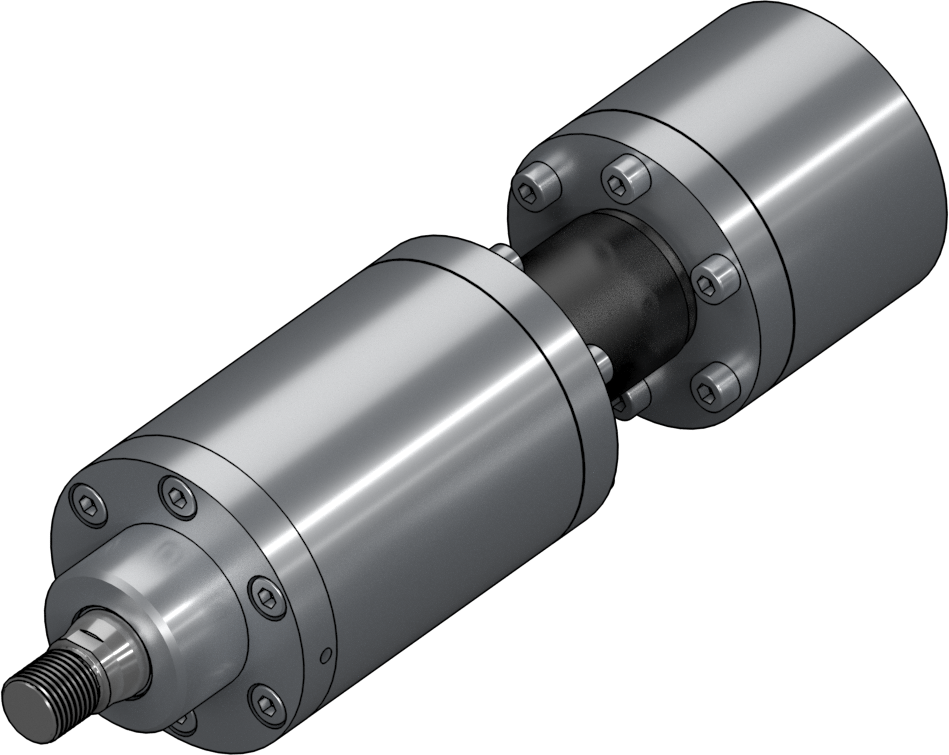

BAUREIHE HB-01

HB-01
Kolbenendurchmesser [mm] 25 32 40 50 63 80 100 125
D1 Stangendurchmesser [mm] 16 20 28 36 45 56 70 90
Haltekraft [kN] 20 60 88 140 224 360 564 880
Kolbenfläche 490,87 804,25 1.256,64 1.963,5 3.117,25 5.026,55 7.853,98 12.271,85
Ringfläche 289,81 490,09 640,88 945,62 1.526,81 2.563,54 4.005,53 5.910,12
Hubkraft [kN] 9,82 (200 bar) 16,09 (200 bar) 25,13 (200 bar) 39,27 (200 bar) 62,35 (200 bar) 100,53 (200 bar) 157,08 (200 bar) 245,44 (200 bar)
Rückzugkraft [kN] 5,8 (200 bar) 9,8 (200 bar) 12,82 (200 bar) 18,91 (200 bar) 30,54 (200 bar) 51,27 (200 bar) 80,11 (200 bar) 118,2 (200 bar)
Bauform Rund
Arbeitsmedium Hydraulik
Verriegelungsposition Stangenseitig

Weitere Kolbendurchmesser Jetzt anfragen

BAUREIHE HA-02

HA-02
Kolbenendurchmesser [mm] 25 32 40 50 63 80 100 125
D1 Stangendurchmesser [mm] 16 20 28 36 45 56 70 90
Haltekraft [kN] 8 16 23 33 54 92 138 228
Kolbenfläche 490,87 804,25 1.256,64 1.963,5 3.117,25 5.026,55 7.853,98 12.271,85
Ringfläche 289,81 490,09 640,88 945,62 1.526,81 2.563,54 4.005,53 5.910,12
Hubkraft [kN] 9,82 (200 bar) 16,09 (200 bar) 25,13 (200 bar) 39,27 (200 bar) 62,35 (200 bar) 100,53 (200 bar) 157,08 (200 bar) 245,44 (200 bar)
Rückzugkraft [kN] 5,8 (200 bar) 9,8 (200 bar) 12,82 (200 bar) 18,91 (200 bar) 30,54 (200 bar) 51,27 (200 bar) 80,11 (200 bar) 118,2 (200 bar)
Bauform Rund
Arbeitsmedium Hydraulik
Verriegelungsposition Kolbenseitig

Weitere Kolbendurchmesser Jetzt anfragen

BAUREIHE HB-02

HB-02
Kolbenendurchmesser [mm] 25 32 40 50 63 80 100 125
D1 Stangendurchmesser [mm] 16 20 28 36 45 56 70 90
Haltekraft [kN] 16 32 46 66 108 184 276 456
Kolbenfläche 490,87 804,25 1.256,64 1.963,5 3.117,25 5.026,55 7.853,98 12.271,85
Ringfläche 289,81 490,09 640,88 945,62 1.526,81 2.563,54 4.005,53 5.910,12
Hubkraft [kN] 9,82 (200 bar) 16,09 (200 bar) 25,13 (200 bar) 39,27 (200 bar) 62,35 (200 bar) 100,53 (200 bar) 157,08 (200 bar) 245,44 (200 bar)
Rückzugkraft [kN] 5,8 (200 bar) 9,8 (200 bar) 12,82 (200 bar) 18,91 (200 bar) 30,54 (200 bar) 51,27 (200 bar) 80,11 (200 bar) 118,2 (200 bar)
Bauform Rund
Arbeitsmedium Hydraulik
Verriegelungsposition Kolbenseitig

Weitere Kolbendurchmesser Jetzt anfragen

BAUREIHE HA-03

HA-03
Kolbenendurchmesser [mm] 25 32 40 50 63 80 100 125
D1 Stangendurchmesser [mm] 16 20 28 36 45 56 70 90
Haltekraft [kN] 8 16 23 33 54 92 138 228
Kolbenfläche 490,87 804,25 1.256,64 1.963,5 3.117,25 5.026,55 7.853,98 12.271,85
Ringfläche 289,81 490,09 640,88 945,62 1.526,81 2.563,54 4.005,53 5.910,12
Hubkraft [kN] 9,82 (200 bar) 16,09 (200 bar) 25,13 (200 bar) 39,27 (200 bar) 62,35 (200 bar) 100,53 (200 bar) 157,08 (200 bar) 245,44 (200 bar)
Rückzugkraft [kN] 5,8 (200 bar) 9,8 (200 bar) 12,82 (200 bar) 18,91 (200 bar) 30,54 (200 bar) 51,27 (200 bar) 80,11 (200 bar) 118,2 (200 bar)
Bauform Rund
Arbeitsmedium Hydraulik
Verriegelungsposition Beidseitig

Weitere Kolbendurchmesser Jetzt anfragen

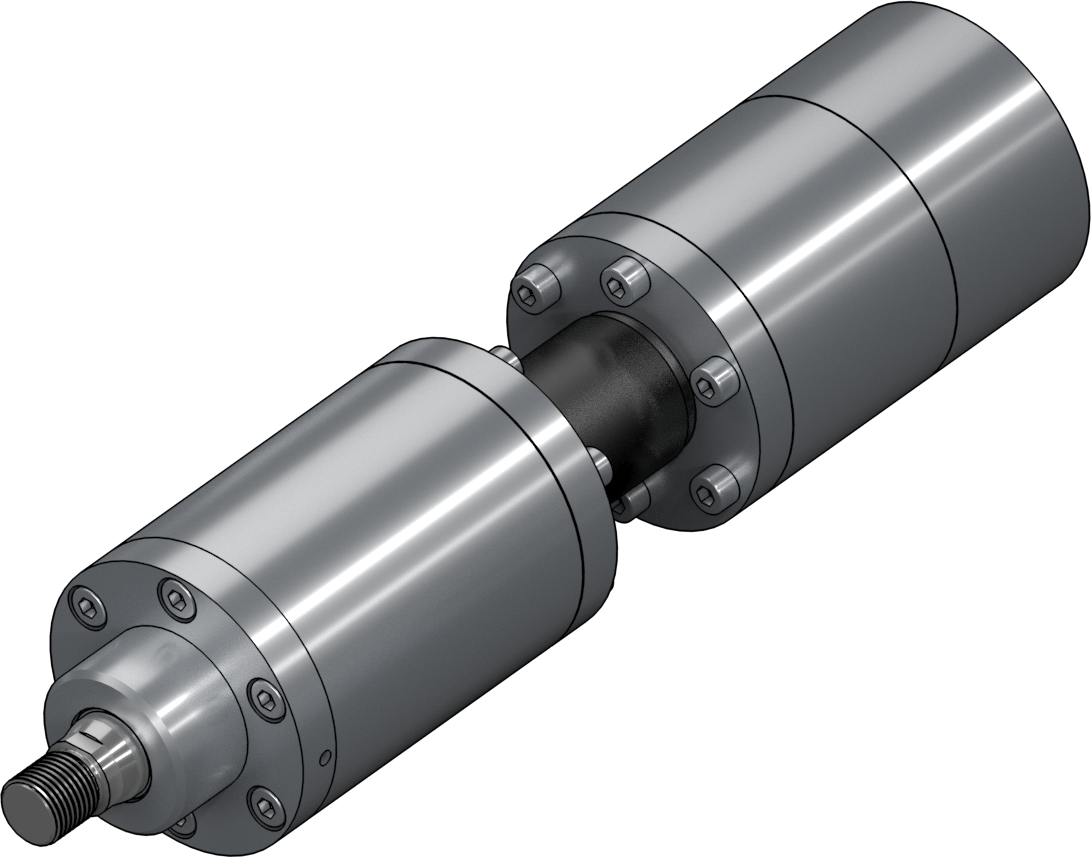

BAUREIHE HB-03

HB-03
Kolbenendurchmesser [mm] 25 32 40 50 63 80 100 125
D1 Stangendurchmesser [mm] 16 20 28 36 45 56 70 90
Haltekraft [kN] 16 32 46 66 108 184 276 456
Kolbenfläche 490,87 804,25 1.256,64 1.963,5 3.117,25 5.026,55 7.853,98 12.271,85
Ringfläche 289,81 490,09 640,88 945,62 1.526,81 2.563,54 4.005,53 5.910,12
Hubkraft [kN] 9,82 (200 bar) 16,09 (200 bar) 25,13 (200 bar) 39,27 (200 bar) 62,35 (200 bar) 100,53 (200 bar) 157,08 (200 bar) 245,44 (200 bar)
Rückzugkraft [kN] 5,8 (200 bar) 9,8 (200 bar) 12,82 (200 bar) 18,91 (200 bar) 30,54 (200 bar) 51,27 (200 bar) 80,11 (200 bar) 118,2 (200 bar)
Bauform Rund
Arbeitsmedium Hydraulik
Verriegelungsposition Beidseitig

Weitere Kolbendurchmesser Jetzt anfragen

BAUREIHE PV-01

PV-01
Kolbenendurchmesser [mm] 40 50 63 80 100 125 160 200
D1 Stangendurchmesser [mm] 16 20 20 25 32 32 40 40
Haltekraft [kN] 12,6 19,6 31,2 50,2 78,5 122,7 200,9 314,1
Kolbenfläche 1.256,64 1.963,5 3.117,25 5.026,55 7.853,98 12.271,85 20.106,19 31.415,93
Ringfläche 1.055,58 1.649,34 2.803,09 4.535,67 7.049,73 11.467,6 18.849,56 30.159,29
Hubkraft [kN] 1,26 (10 bar) 1,96 (10 bar) 3,12 (10 bar) 5,03 (10 bar) 7,85 (10 bar) 12,27 (10 bar) 20,11 (10 bar) 31,42 (10 bar)
Rückzugkraft [kN] 1,06 (10 bar) 1,65 (10 bar) 2,8 (10 bar) 4,54 (10 bar) 7,05 (10 bar) 11,47 (10 bar) 18,85 (10 bar) 30,16 (10 bar)
Lw* + Hub [mm] 160 171 187 206 225 255 298 363
Bauform Eckig
Arbeitsmedium Pneumatik
Verriegelungsposition Stangenseitig
* Bei Magnetkolben + 10 mm

Weitere Kolbendurchmesser Jetzt anfragen

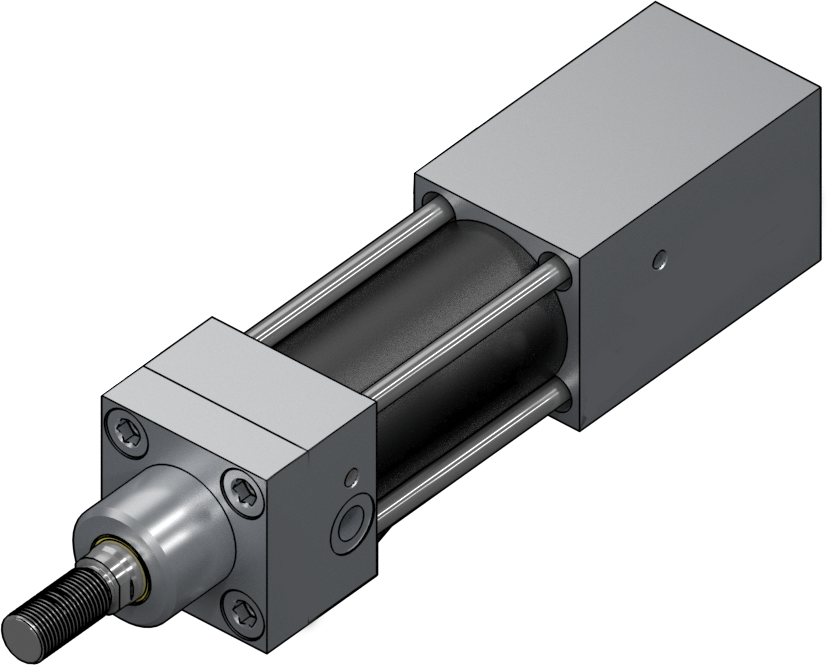

BAUREIHE PV-02

PV-02
Kolbenendurchmesser [mm] 40 50 63 80 100 125 160 200
D1 Stangendurchmesser [mm] 16 20 20 25 32 32 40 40
Haltekraft [kN] 10,6 16,46 28,06 45,3 70,47 114,67 188,34 301,54
Kolbenfläche 1.256,64 1.963,5 3.117,25 5.026,55 7.853,98 12.271,85 20.106,19 31.415,93
Ringfläche 1.055,58 1.649,34 2.803,09 4.535,67 7.049,73 11.467,6 18.849,56 30.159,29
Hubkraft [kN] 1,26 (10 bar) 1,96 (10 bar) 3,12 (10 bar) 5,03 (10 bar) 7,85 (10 bar) 12,27 (10 bar) 20,11 (10 bar) 31,42 (10 bar)
Rückzugkraft [kN] 1,06 (10 bar) 1,65 (10 bar) 2,8 (10 bar) 4,54 (10 bar) 7,05 (10 bar) 11,47 (10 bar) 18,85 (10 bar) 30,16 (10 bar)
Lw* + Hub [mm] 180 191 207 231 254 285 328 375
Bauform Eckig
Arbeitsmedium Pneumatik
Verriegelungsposition Kolbenseitig
* Bei Magnetkolben + 10 mm

Weitere Kolbendurchmesser Jetzt anfragen

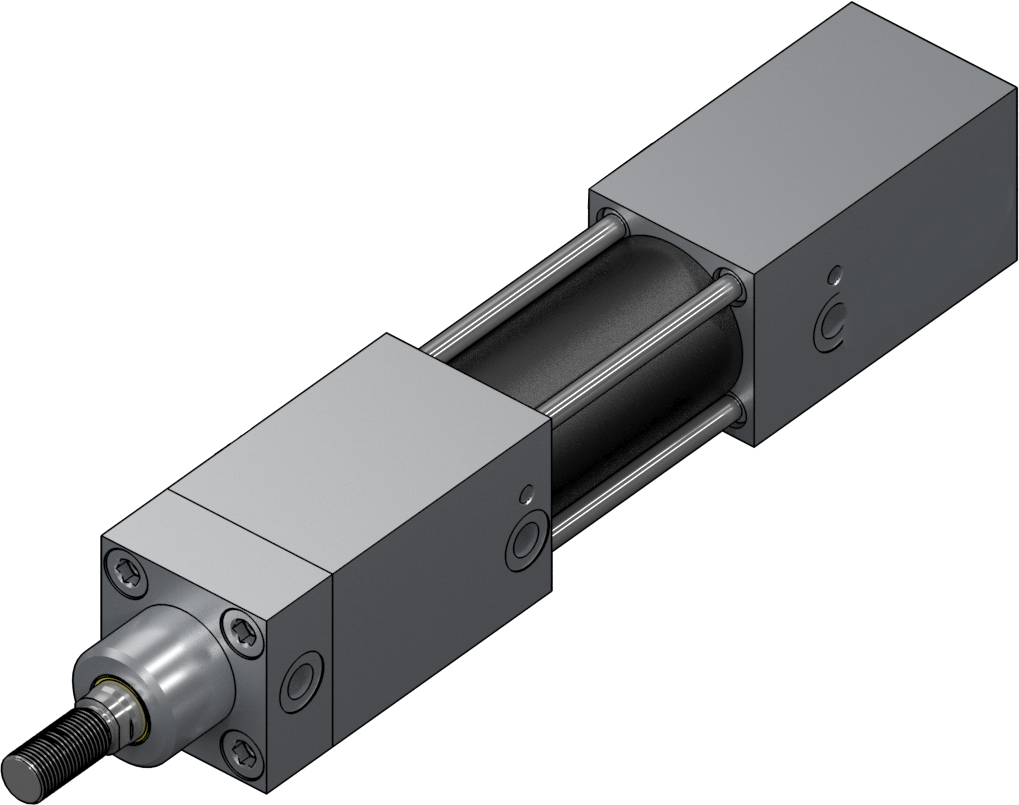

BAUREIHE PV-03

PV-03
Kolbenendurchmesser [mm] 40 50 63 80 100 125 160 200
D1 Stangendurchmesser [mm] 16 20 20 25 32 32 40 40
Haltekraft Druck [kN] 12,6 19,6 31,2 50,2 78,5 122,7 200,9 314,1
Haltekraft Zug [kN] 10,6 16,46 28,06 45,3 70,47 114,67 188,34 301,54
Kolbenfläche 1.256,64 1.963,5 3.117,25 5.026,55 7.853,98 12.271,85 20.106,19 31.415,93
Ringfläche 1.055,58 1.649,34 2.803,09 4.535,67 7.049,73 11.467,6 18.849,56 30.159,29
Hubkraft [kN] 1,26 (10 bar) 1,96 (10 bar) 3,12 (10 bar) 5,03 (10 bar) 7,85 (10 bar) 12,27 (10 bar) 20,11 (10 bar) 31,42 (10 bar)
Rückzugkraft [kN] 1,06 (10 bar) 1,65 (10 bar) 2,8 (10 bar) 4,54 (10 bar) 7,05 (10 bar) 11,47 (10 bar) 18,85 (10 bar) 30,16 (10 bar)
Lw* + Hub [mm] 215 231 247 276 304 335 402 480
Bauform Eckig
Arbeitsmedium Pneumatik
Verriegelungsposition Beidseitig
* Bei Magnetkolben + 10 mm

Weitere Kolbendurchmesser Jetzt anfragen

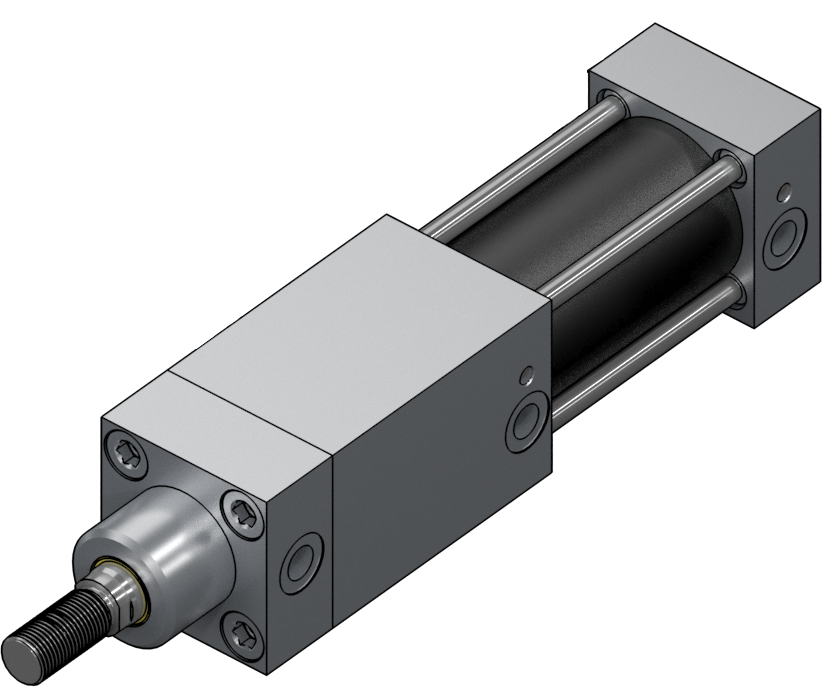

BAUREIHE PT-01

PT-01
Kolbenendurchmesser [mm] 50 63 80 100 125 160 200
D1 Stangendurchmesser [mm] 20 20 20 28 28 36 36
Toleranzweg [mm] 0,5 0,5 0,5 0,5 0,5 1 1
Haltekraft [kN] 31 31 31 78 78 140 140
Kolbenfläche 1.963,5 3.117,25 5.026,55 7.853,98 12.271,85 20.106,19 31.415,93
Ringfläche 1.649,34 2.803,09 4.712,39 7.238,23 11.656,09 19.088,32 30.398,05
Hubkraft [kN] 1,96 (10 bar) 3,12 (10 bar) 5,03 (10 bar) 7,85 (10 bar) 12,27 (10 bar) 20,11 (10 bar) 31,42 (10 bar)
Rückzugkraft [kN] 1,65 (10 bar) 2,8 (10 bar) 4,71 (10 bar) 7,24 (10 bar) 11,66 (10 bar) 19,09 (10 bar) 30,4 (10 bar)
Lw* + Hub [mm] 230,5 249,5 262,5 298 328,5 394 433
Bauform Eckig
Arbeitsmedium Pneumatik
Verriegelungsposition Stangenseitig
* Bei Magnetkolben + 10 mm

Weitere Kolbendurchmesser Jetzt anfragen

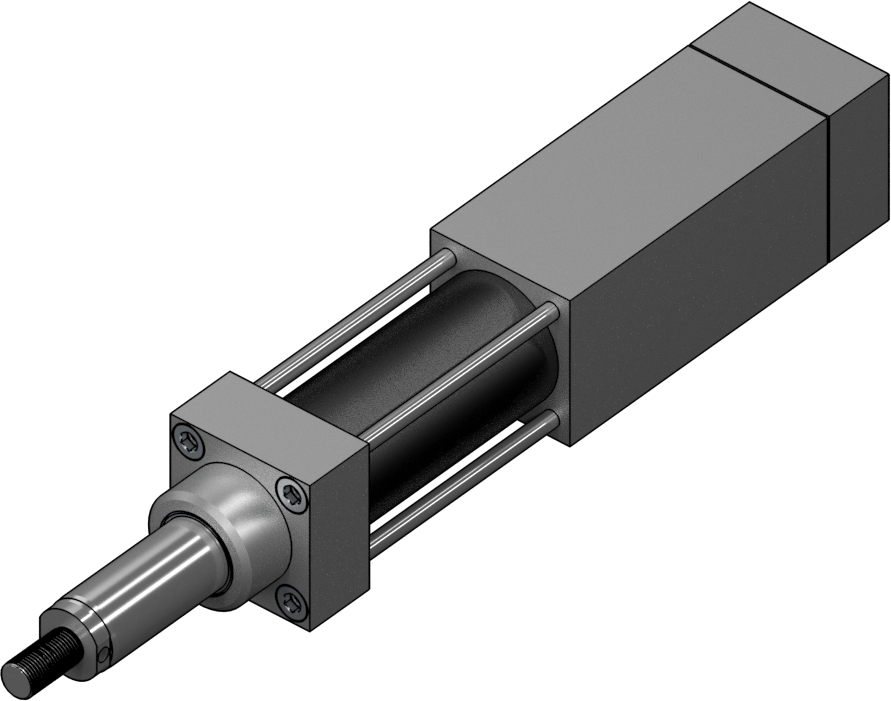

BAUREIHE KP

KP
Kolbenendurchmesser [mm] 40 50 63 80 100 125 160 200 250 300
D1 Stangendurchmesser [mm] 25 25 30 30 40 40 40 40 70 70
Arretierkraft [kN] 0,7 1,3 2,2 4 5,9 10 17 27,2 40,7 60,2
Kolbenfläche 1.256,64 1.963,5 3.117,25 5.026,55 7.853,98 12.271,85 20.106,19 31.415,93 49.087,39 70.685,83
Ringfläche 765,76 1.472,62 2.410,39 4.319,69 6.597,34 11.015,21 18.849,56 30.159,29 45.238,93 66.837,38
Hubkraft [kN] 1,26 (10 bar) 1,96 (10 bar) 3,12 (10 bar) 5,03 (10 bar) 7,85 (10 bar) 12,27 (10 bar) 20,11 (10 bar) 31,42 (10 bar) 49,09 (10 bar) 70,69 (10 bar)
Rückzugkraft [kN] 0,77 (10 bar) 1,47 (10 bar) 2,41 (10 bar) 4,32 (10 bar) 6,6 (10 bar) 11,02 (10 bar) 18,85 (10 bar) 30,16 (10 bar) 45,24 (10 bar) 66,84 (10 bar)
Bauform Eckig
Arbeitsmedium Pneumatik
* Bei Magnetkolben + 10 mm

Weitere Kolbendurchmesser Jetzt anfragen
