BAUREIHE CP-HR-L1
| CP-HR-L1 | ||||||||
|---|---|---|---|---|---|---|---|---|
| Kolbenendurchmesser [mm] | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 |
| D1 Stangendurchmesser [mm] | 14 | 16 | 20 | 28 | 36 | 45 | 56 | 70 |
| Druckanschlüsse ["] | 1/4 | 1/4 | 1/4 | 1/4 | 3/8 | 3/8 | 1/2 | 1/2 |
| Haltekraft [kN] | 32 | 50 | 80 | 150 | 240 | 360 | 560 | 880 |
| Hubkraft [kN] | 6,28 (200 bar) | 9,82 (200 bar) | 16,09 (200 bar) | 25,13 (200 bar) | 39,27 (200 bar) | 62,35 (200 bar) | 100,53 (200 bar) | 157,08 (200 bar) |
| Rückzugkraft [kN] | 3,2 (200 bar) | 5,8 (200 bar) | 9,8 (200 bar) | 12,82 (200 bar) | 18,91 (200 bar) | 30,54 (200 bar) | 51,27 (200 bar) | 80,11 (200 bar) |

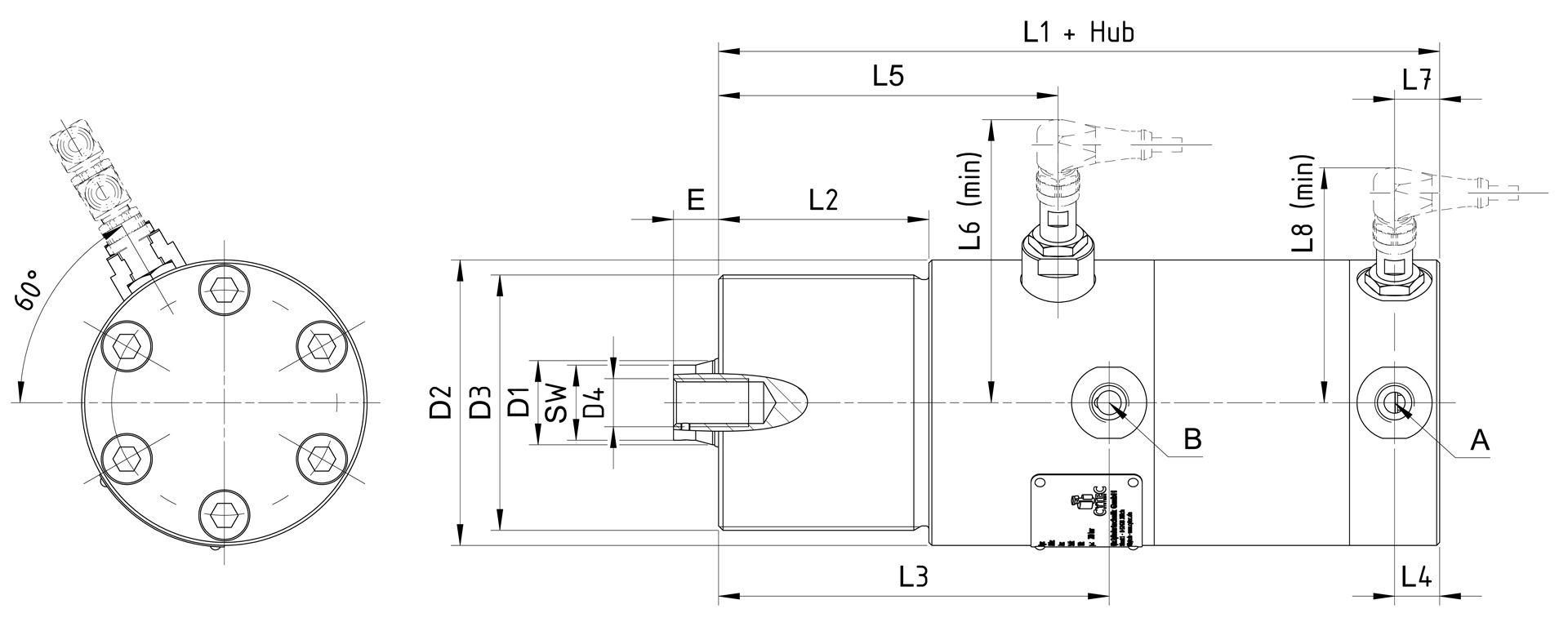

| ⌀ D2 | 55 | 60 | 75 | 95 | 100 | 120 | 150 | 170 |
| D3 [mm] | M50x1,5 | M55x2 | M70x2 | M85x2 | M90x2 | M110x2 | M140x2 | M160x3 |
| D4 [mm] | M6x15 | M8x20 | M10x20 | M16x25 | M20x35 | M27x45 | M30x45 | M42x45 |
| E [mm] | 8 | 8 | 12 | 15 | 21 | 25 | 28 | 33 |
| L1 [mm] | 110 | 120 | 145 | 160 | 175 | 180 | 210 | 220 |
| L2 [mm] | 30 | 40 | 55 | 70 | 80 | 80 | 100 | 110 |
| L3 [mm] | 60 | 70 | 85 | 100 | 110 | 115 | 135 | 145 |
| L4 [mm] | 15 | 15 | 15 | 15 | 15 | 15 | 17,5 | 17,5 |
| L5 [mm] | 49 | 58 | 73 | 83 | 94 | 99 | 117 | 128 |
| L6 [mm] | 75 | 78 | 98 | 107 | 111 | 116 | 125 | 137 |
| L7 [mm] | 15 | 15 | 15 | 15 | 15 | 15 | 19 | 19 |
| L8 [mm] | 66 | 66 | 86 | 88 | 91 | 98 | 105 | 112 |
| SW [mm] | 11 | 13 | 17 | 22 | 27 | 36 | 46 | 60 |
| Vorspannung | ✗ | |||||||
| max. Vorspannweg [mm] | - | - | - | - | - | - | - | - |
| Abstreifer | Druckguss- & Standardanwendung | |||||||
| Bauform | Rund | |||||||
| Arbeitsmedium | Hydraulik | |||||||
| Weitere Hublängen | Abweichende Hublängen auf Anfrage möglich | |||||||
| Standard-Hub [mm] | 25/50/75/100 | |||||||
* Abweichende Kolbendurchmesser auf Anfrage möglich.
