BAUREIHE CP-HB-L1

CP-HB-L1
Kolbenendurchmesser [mm] 20 25 32 40 50 63
D1 Stangendurchmesser [mm] 14 16 20 28 36 45
Druckanschlüsse ["] 1/4 1/4 1/4 1/4 3/8 3/8
Haltekraft [kN] 32 50 80 150 240 360
Kolbenfläche 314,16 490,87 804,25 1.256,64 1.963,5 3.117,25
Ringfläche 160,22 289,81 490,09 640,88 945,62 1.526,81
Hubkraft [kN] 6,28 (200 bar) 9,82 (200 bar) 16,09 (200 bar) 25,13 (200 bar) 39,27 (200 bar) 62,35 (200 bar)
Rückzugkraft [kN] 3,2 (200 bar) 5,8 (200 bar) 9,8 (200 bar) 12,82 (200 bar) 18,91 (200 bar) 30,54 (200 bar)

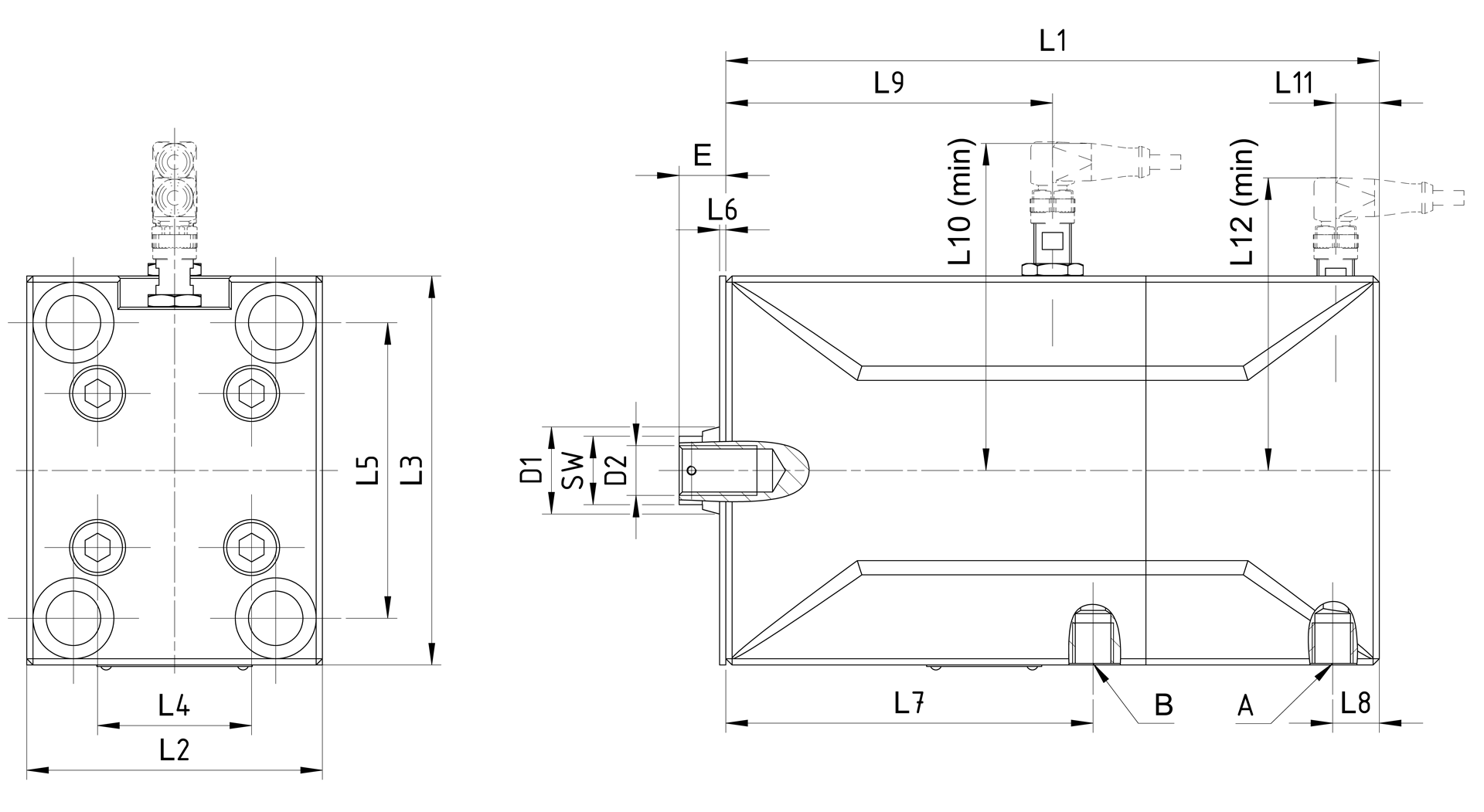

D2 [mm] M6x15 M8x20 M10x20 M16x25 M20x35 M27x45
E [mm] 8 10 12 15 21 25
L1 (Hub 0 ≤ 25) 110 125 140 155 190 195
L1 (Hub 26 ≤ 50) 135 150 165 180 215 220
L1 (Hub 51 ≤ 75) 160 175 190 205 240 245
L1 (Hub 76 ≤ 100) 185 200 215 230 265 270
L2 [mm] 55 63 75 95 120 150
L3 [mm] 77 85 100 125 160 200
L4 [mm] 35 40 45 65 80 108
L5 [mm] 55 63 76 95 120 158
L6 [mm] 2 2 2 2 2 2
L7 [mm] 56 66 75 88 110 115
L8 [mm] 12 15 15 15 20 20
L9 [mm] 49 58 61 75 94 99
L10 [mm] 74 78 97 107 110 115
L11 [mm] 8 13 13 14 18 17
L12 [mm] 68 71 91 101 101 106
SW [mm] 11 13 17 22 27 36
Vorspannung
max. Vorspannweg [mm] - - - - - -
Abstreifer Druckguss- & Standardanwendung
Bauform Eckig
Arbeitsmedium Hydraulik
Weitere Hublängen Abweichende Hublängen auf Anfrage möglich
Standard-Hub [mm] 25/50/75/100

* Abweichende Kolbendurchmesser auf Anfrage möglich.
