Gabelfräskopf

T-SERIES

Titan fräsen schnell und dynamisch

Ein wahres Kraftpaket, das die Anforderungen wie sie bei der Bearbeitung von komplexen Werkstücken aus hochfesten Werkstoffen für die Luft und Raumfahrtbranche benötigt werden, zu 100% erfüllt.

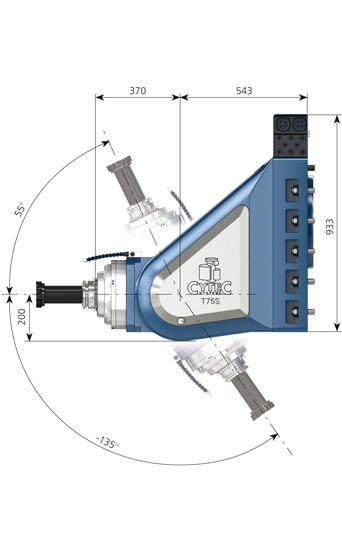

*Ausführungsbeispiel mit CS-42-238-S

	A-Achse
Nenndrehmoment [Nm]	2.400
Max. Drehmoment [Nm]	4.400
Nennstrom [A]	56
Klemmmoment 60bar [Nm]	6.500
Schwenkwinkel [°]	-135/+55
Messsystem	absolut
Positionsgenauigkeit ["]	±2,5
Gesamtgewicht ca. [kg]	1650

Zurück

PASSENDE SPINDELN

Motorspindel-Baureihe

CS-42-238-S

Leistung S1 [kW]	42
Leistung S6 [kW]	55
Drehmoment S1 [Nm]	400
Drehmoment S6 [Nm]	525
WZ-Schnittstelle	HSK-A100 / SK50 / C8
Lagerschmierung	Fett
Nenndrehzahl ^{[min -1]}	1000
Max. Drehzahl ^{[min -1]}	8000
Länge [mm]	697
Mögliche Optionen	Mill-Turn

Motorspindel-Baureihe

CS-75-260-A

Leistung S1 [kW]	75
Leistung S6 [kW]	94
Drehmoment S1 [Nm]	484
Drehmoment S6 [Nm]	620
WZ-Schnittstelle	HSK-A100 / SK50
Lagerschmierung	Fett
Nenndrehzahl ^{[min -1]}	1600
Max. Drehzahl ^{[min -1]}	10000
Länge [mm]	780
Mögliche Optionen

Motorspindel-Baureihe

CS-115-260-S

Leistung S1 [kW]	115
Leistung S6 [kW]	138
Drehmoment S1 [Nm]	700
Drehmoment S6 [Nm]	824
WZ-Schnittstelle	HSK-A100 / SK50
Lagerschmierung	Fett
Nenndrehzahl ^{[min -1]}	1600
Max. Drehzahl ^{[min -1]}	5000
Länge [mm]	780
Mögliche Optionen
