Gabelfräskopf
S-SERIES HD
High End Bearbeitung
Kompakt, leicht, enorm stark. Die ideale Wahl für die Zerspanung von schwer zugänglichen Strukturbauteilen.

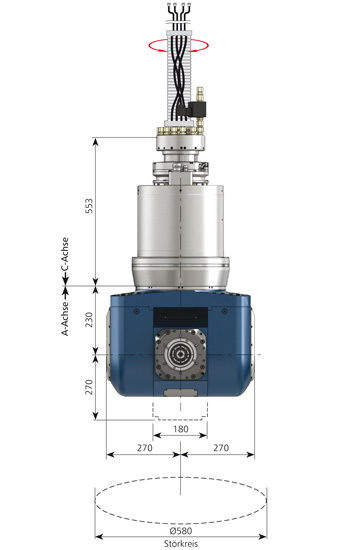

| A-Achse | C-Achse | |
|---|---|---|
| Nenndrehmoment [Nm] | 630 | 670 |
| Max. Drehmoment [Nm] | 1.190 | 1.320 |
| Nennstrom [A] | 27 | 15 |
| Klemmmoment 60bar [Nm] | 2.400 | 2.400 |

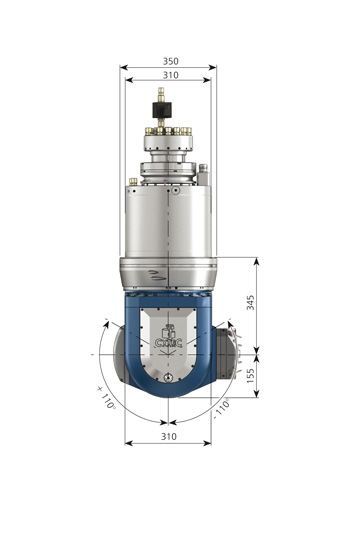

| Schwenkwinkel [°] | ±110 | ±360 (endlos) |
| Messsystem | absolut | absolut |
| Positionsgenauigkeit ["] | ±5 | ±2 |
| Gesamtgewicht ca. [kg] | 495 | |
PASSENDE SPINDELN
Motorspindel-Baureihe
CS-40-160-S
| Leistung S1 [kW] | 40 |
|---|---|
| Leistung S6 [kW] | 51 |
| Drehmoment S1 [Nm] | 67 |
| Drehmoment S6 [Nm] | 85 |
| WZ-Schnittstelle | HSK-A63 |
| Lagerschmierung | Fett / Öl/Luft |
| Nenndrehzahl [min -1] | 5700 |
| Max. Drehzahl [min -1] | 24000 |
| Länge [mm] | 480 |
| Mögliche Optionen |
Motorspindel-Baureihe
CS-45-160-S
| Leistung S1 [kW] | 45 |
|---|---|
| Leistung S6 [kW] | 54 |
| Drehmoment S1 [Nm] | 75 |
| Drehmoment S6 [Nm] | 90 |
| WZ-Schnittstelle | HSK-A63 |
| Lagerschmierung | Fett / Öl/Luft |
| Nenndrehzahl [min -1] | 5700 |
| Max. Drehzahl [min -1] | 18000 |
| Länge [mm] | 480 |
| Mögliche Optionen |
