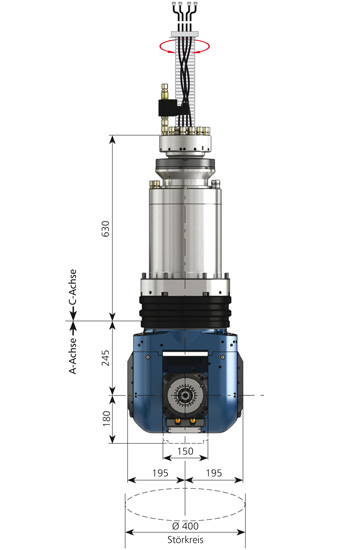

Gabelfräskopf
NANO-SERIES
Carbon Fiber, Kunststoff- und Aluminiumbearbeitung
Der leichte Fräskopf mit der ultra-kompakten Direct Drive Technology.
| A-Achse | C-Achse | |
|---|---|---|
| Nenndrehmoment [Nm] | 164 | 490 |
| Max. Drehmoment [Nm] | 308 | 820 |
| Nennstrom [A] | 26 | 30 |
| Klemmmoment 60bar [Nm] | 700 | 2.500 |

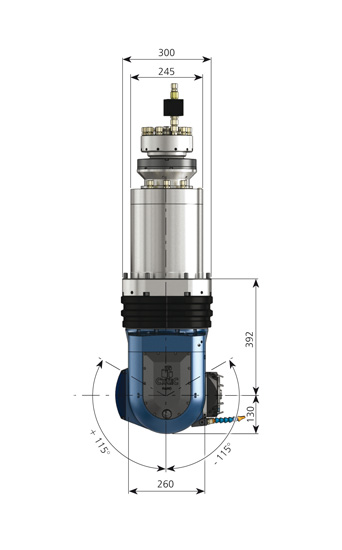

| Schwenkwinkel [°] | ±115 | ±360 |
| Messsystem | absolut | absolut |
| Positionsgenauigkeit ["] | ±5 | ±2 |
| Gesamtgewicht ca. [kg] | 290 | |
PASSENDE SPINDELN
Motorspindel-Baureihe
CS-13-135-A
| Leistung S1 [kW] | 13 |
|---|---|
| Leistung S6 [kW] | 18 |
| Drehmoment S1 [Nm] | 20 |
| Drehmoment S6 [Nm] | 28 |
| WZ-Schnittstelle | HSK-A63 |
| Lagerschmierung | Fett |
| Nenndrehzahl [min -1] | 6000 |
| Max. Drehzahl [min -1] | 24000 |
| Länge [mm] | 347 |
| Mögliche Optionen |
Motorspindel-Baureihe
CS-26-135-S
| Leistung S1 [kW] | 26 |
|---|---|
| Leistung S6 [kW] | 34 |
| Drehmoment S1 [Nm] | 33 |
| Drehmoment S6 [Nm] | 42 |
| WZ-Schnittstelle | HSK-A63 |
| Lagerschmierung | Fett |
| Nenndrehzahl [min -1] | 8000 |
| Max. Drehzahl [min -1] | 15000 |
| Länge [mm] | 347 |
| Mögliche Optionen |
